Комплект «Гидротестер плюс» предназначен для определения давления и расхода воды во внутреннем и наружном противопожарном водопроводе, а именно в пожарных кранах и гидрантах.
Технические характеристики:
- Общая длина – 1160 мм
- Длина рукава – 1000 мм
- Манометр – 0-10 кгс/см2
- 3 сопла – 13; 16; 19 мм

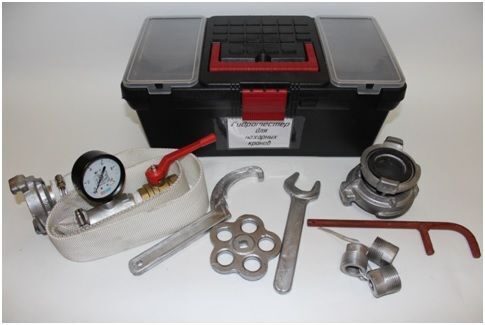

В комплект гидротестера входит:
- 1. Рабочий узел (муфтовая головка ГМ 50, ниппель-переходник 50×25, кран шаровый с манометром) — 1 шт.
- 2. Рукав пожарный напорный с соединительными головками РГ-51-1,6 — 1 шт.
- 3. Сменные заглушки с отверстиями: Ø13 мм, Ø16 мм, Ø19 мм — 3 шт.
- 4. Переходная головка ГП 70×50 (переходник между ГР 50 и ГР 70) — 1 шт.
- 5. Переходная головка ГП 80×50 (переходник между ГР 50 и ГР 80) — 1 шт.
- 6. Патрубок с муфтовой головкой ГМ 80 — 1 шт.
- 7. Ключ запорной арматуры для соединения рукавов и пожарного оборудования (К-80) — 1 шт.

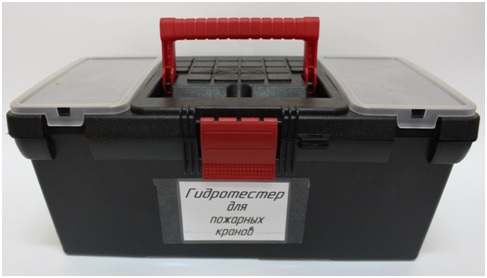

- 8. Ящик для хранения и транспортирования — 1 шт.
- 9. Паспорт на изделие, совмещенный с руководством по эксплуатации — 1 шт.
- 10. Паспорт на манометр — 1 шт.
Рекомендуемое минимальное давление в сети водопровода 4,5 атм.
Указания по эксплуатации
Проверка пожарных кранов и гидрантов проводится при нормальных значениях климатических факторов внешней среды по ГОСТ 15150.
Проверка работоспособности пожарного крана и гидранта включает проверку комплектации и внешнего оформления, ревизию запорной арматуры, пуск воды (за исключением кранов, подключенных к питающим трубопроводам спринклерной установки пожаротушения).
Порядок проверки работоспособности пожарного крана с пуском воды, используя комплект «Гидротестер плюс»:
- отсоединить рукав пожарный от клапана пожарного крана;
- присоединить к клапану пожарного крана рабочий узел Гидротестера с рукавом напорным с соединительными головками РГ-51-1,6 (в случае, если рукав диаметром 66 мм, то необходимо сначала установить переходную головку ГП 70×50);
- открыть полностью клапан пожарного крана (в случае течи воды по штоку клапана, необходимо сменить набивку);
- закрыть клапан пожарного крана;
- стравить давление путем открытия шарового крана и отсоединить рабочий узел Гидротестера;
- присоединить рукав пожарный к клапану пожарного крана.
Порядок проведения испытаний по определению водоотдачи пожарного крана, используя комплект «Гидротестер плюс»:
- отсоединить рукав пожарный от клапана пожарного крана;
- присоединить к клапану пожарного крана рабочий узел Гидротестера с рукавом напорным с соединительными головками РГ-51-1,6 (в случае, если рукав диаметром 66 мм, то необходимо сначала установить переходную головку ГП 70×50) и установленным сменным соплом, соответствующим диаметру пожарного ствола, применяемому на объекте;
- направить ствол со сменным соплом в порожный резервуар;
- открыть полностью клапан пожарного крана (в случае течи воды по штоку клапана, необходимо сменить набивку);
- открыть шаровый кран на рабочем узле Гидротестера;
- измерить манометром величину давления воды.
- * при испытании нескольких пожарных кранов комплект «Гидротестер плюс» использовать обязательно в наиболее высокорасположенным и удаленным от ввода в здание пожарном кране;
- включить пожарные насосы (при наличии);
Порядок проведения испытаний по определению водоотдачи пожарного гидранта, используя комплект «Гидротестер плюс», определен инструкцией о порядке проверки состояния наружного и внутреннего противопожарного водоснабжения, утвержденной Постановлением Министерства по чрезвычайным ситуациям Республики Беларусь от 15.05.2018 № 34.
